CH46 100 X 87 X14/6

Profil

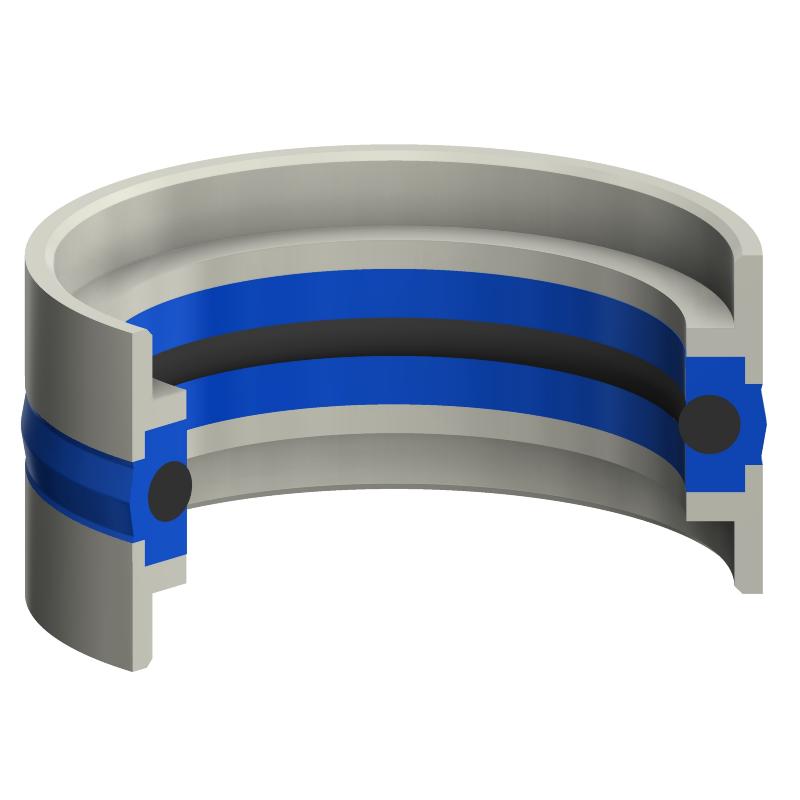

CH46 Dobb.virkende stempelmanchet

CH46 er en fire-delt dobbeltvirkende stempelmanchet designet til applikationer, der kræver høj tætningseffektivitet og kompakt konstruktion. Den består af en polyurethan tætningsring med en NBR tætningsaktiv O-ring og to styreringe med specialprofil af termoplastisk materiale, som absorberer tværgående kræfter.

Specifikationer

Materiale: PU, POM, NBR
Temperatur: -30°C til +100°C
Maks. tryk: 400 bar
Glidehastighed: ≤ 0,5 m/s
Profiler: CH46 – Dobbeltvirkende stempelmanchet

Produktfordele

Produktfordele	Fremragende tætningseffekt Kompakt design, der eliminerer behovet for ekstra styrering Økonomisk løsning til tætning og styrering Simpelt spor, der tillader brug af udelte stempler Reducerer omkostninger til maskinbearbejdning på grund af den lille tværprofiltykkelse Nem montering

Anvendelse

Anvendelse	CH46 anvendes i: Landbrugsmaskiner Industrielt udstyr

CH46 anvendes i:

Landbrugsmaskiner
Industrielt udstyr

Montering

Montering	CH46 er nem at montere i udelte stempler takket være de splittede støtteringe og styreringe. Det er vigtigt at bruge montageværktøj af blødt materiale uden skarpe kanter for at undgå skader på tætningselementet. Tætningen skal smøres med systemolie inden montering for optimal funktionalitet.

Bemærk

Bemærk	CH46’s kompakte design muliggør omkostningseffektive løsninger og sikrer pålidelig drift i krævende miljøer. For at opnå optimal ydelse anbefales det at kontrollere affasninger og sikre korrekt montering i henhold til de angivne specifikationer.

Ønsker du yderligere information?

For yderligere information omkring størrelser mv. kontakt vores salgsafdeling på telefon +45 62 62 52 55
